Для чего нужен воздухоотводчик в системе отопления?
15:20 30 Ноября’21
194

Любая инженерная система состоит из большого количества деталей, узлов, оборудования. Каждый элемент, будь то котел или же обычный воздухоотводчик, выполняет свою функцию, в итоге влияющую на общую надежность и долговечность системы. О таком простом на первый взгляд устройстве, как воздухоотводчик, и пойдет речь.

Воздух и прочие газы могут присутствовать в потоке теплоносителя по разным причинам. Попадают они в трубопроводы при первичном заполнении системы, в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной системы, при подпитке системы, при ее частичном осушении и т.д.

С повышением температуры воды, при замедлении скорости течения жидкости, а также при снижении давления растворимость воздуха в воде снижается, что приводит к его усиленному выделению. Выделившийся из потока воздух устремляется в верхние точки участка системы. Именно поэтому воздушные пробки образуются в коллекторах, отопительных приборах и П-образных участках.

Чем же опасно присутствие воздуха? Наличие воздуха в системе отопления ведет к коррозии металлических элементов отопительных приборов, арматуры и оборудования, вызывает появление шумов и воздушных пробок, препятствующих правильному функционированию систем. Коррозия – и опаснейший процесс, т.к. часть элементов от нее разрушается, а элементы, устойчивые к коррозии, перестают нормально функционировать. Вред несет не только сама коррозия, но и ее продукты, которые распространяются по всей системе.

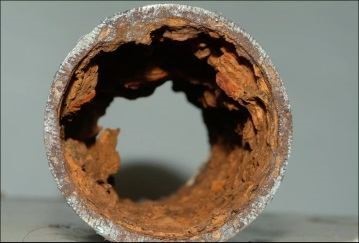

Рис. 1. Коррозия стальных труб

Кого оставят равнодушным куски демонтированных трубопроводов (рис. 1) или приборов отопления? Как правило, это производит неизгладимые впечатления на обывателей, в глазах которых застывает вопрос: «А как вообще что-то работало?!».

Завоздушивание котлов и бойлеров может привести к разрыву их корпуса. Присутствие воздуха в приборах отопления снижает их фактическую теплоотдачу. Несмотря на высокую температуру в подающих трубопроводах, завоздушенные радиаторы и конвекторы остаются холодными. Чаще всего газы скапливаются в верхушках радиаторов. Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что греется батарея только частично (какая часть остается холодной зависит от типа подключения). С такой ситуацией сталкивался почти каждый из нас. Помимо воздуха в теплоносителе могут присутствовать и другие газы: например водород, который может выделяться в системах с алюминиевыми радиаторами при повышенной щелочности теплоносителя. Опасны воздушные пробки и для циркуляционных насосов. Для того чтобы избежать проблем с завоздушиванием и используются воздухоотводчики.

Сегодня есть как автоматические, так и ручные модели. Бывают разных конструкций, подсоединительных размеров, изготавливаются из разных материалов. Но функция у них одна — удалять газы из системы отопления.

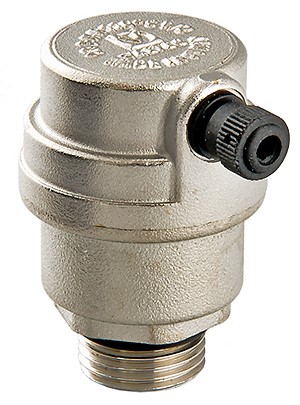

Рис. 2. Автоматический воздухоотводчик

Автоматическими приспособлениями оснащаются места наиболее вероятного образования воздушных скоплений. Для установки приборов рекомендуется использовать максимально возможную высоту. Особенностью автоматических клапанов сброса воздуха из системы отопления является практически полная незаметность и отсутствие необходимости контроля со стороны человека. Что касается кранов Маевского, то их монтируют непосредственно на радиаторах.


Рис. 3. Кран Маевского

Краны Маевского функционируют в ручном режиме спуска воздух из отопительных контуров. Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

Если же газы скапливаются регулярно, проще установить автоматические устройства, и не проверять постоянно греют ли батареи, или пора стравливать скопившиеся газы.

Воздухоотводчик, как предохранительный клапан или расширительный бак, является важным элементом безопасности системы, поэтому от его правильного выбора, монтажа и последующей эксплуатации зависит общая надежность системы отопления.

В ходе прохождения отопительного сезона, выполните обследование своих отопительных систем. Обратитесь к специалистам специализированных обслуживающих организаций. При планировании бюджета на следующий год, включите стоимость выполнения требуемых работ на отопительных системах.

Ольга МОНИЧ, инспектор по энергетическому и газовому надзору
